Si l’on fait abstraction des litres de fioul consommés pour se déplacer, du butane utilisé pour l’eau chaude et du problème du chauffage non encore résolu, on peut dire que le bateau a franchi une étape vers son autonomie énergétique. L’électricité à bord est enfin obtenue avec des panneaux solaires et des batteries !
Informations techniques :
Les panneaux (à midi par un ciel sans nuage) ont une capacité totale de 1840Wc.
Le parc de 12 batteries à une capacité de stockage de 1320Ah (en 24V), soit 144Ah en 220V (en vidant complètement les batteries).
Le tout est complété par 2 chargeurs contrôleurs DC MPPT 100/50, un régulateur Victron Quattro et un transformateur d’isolement.
La conception et la partie électrique ont été réalisées par
Ecopart, un grand merci à eux !
Retour en image sur cette installation.

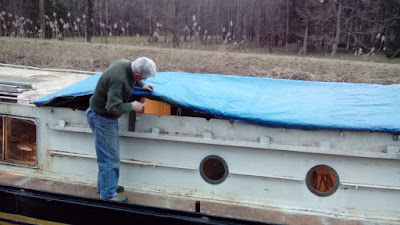

Il a d'abord fallu retirer les écoutilles d'origine, et construire un toit en acier pour fermer la cale et pouvoir ensuite poser les panneaux solaires.
L'occasion pour moi de m'améliorer en soudure à l'arc. Au final, environ 40m de soudure à faire, et plus de 700 baguettes !
|
D'abord quelques découpes |
|
Première soudure |
|
l'IPN central |
|
Côté bâbord fini ! |
|
Soudure |
|
... et nettoyage |
|
Pose des plaques de tôle |
|
Soudure par tous les temps ! |
|
Et encore du nettoyage. Merci les amis ! |

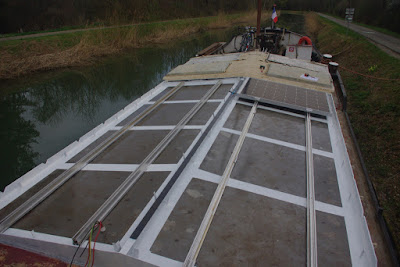

Une fois le toit fini, il n'y a plus qu'à poser les rails et les panneaux solaires. C'est finalement le plus simple.
|
Essais d'habillage avec les anciennes écoutilles |

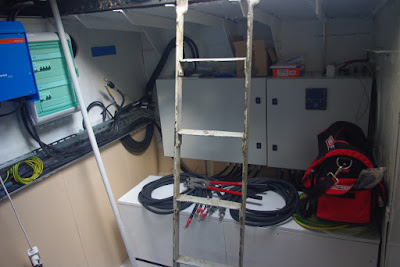

Côté salle machine, pas mal de matériel aussi à installer, les 12 batteries, le coffret de fusibles, le chargeur/onduleur, le transformateur d'isolement...
|
Visiteur |
|
Les coffres à batterie |
|
Le matériel installé |
|
Le coffret DC |
Et le must final, l'habillage utilisant le bois des anciennes écoutilles, ce qui finalement demandera beaucoup de travail !
Les quelques essais sont pour l'instant concluants. Prochaines nouvelles cet hiver après une semaine de pluie, pour tester la capacité de stockage des batteries !
